提到電線電纜導體，很多人的腦海中會浮現傳統圓形導體。但其實，行業近年開始流行另一種導體形態，即型線導體。那什么是型線導體？兩者之間究竟有什么區別？今天，深耕電線電纜領域37年的民興電纜就為大家揭秘。

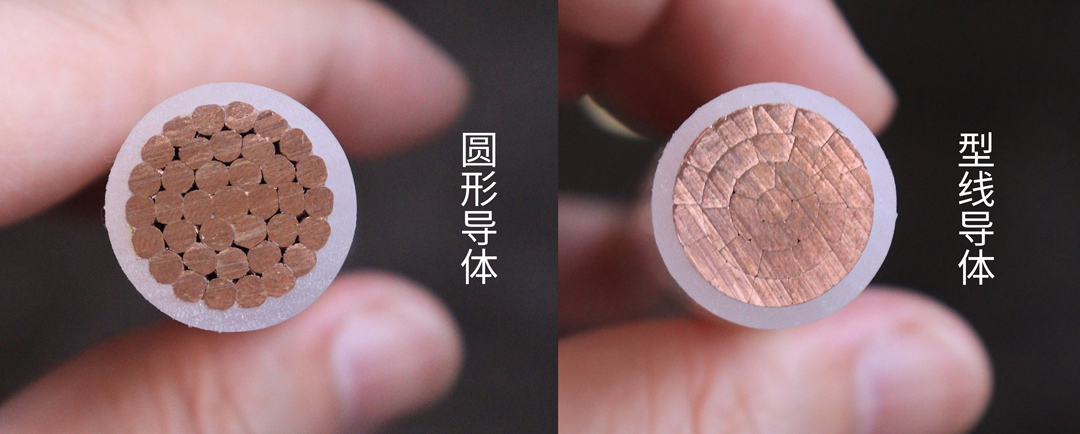

傳統圓形導體（左）VS型線導體（右）

一、什么是型線導體？

型線導體屬于一種有別于傳統圓形導體的新型導體形式，其通過對導體橫截面形狀加以改變，例如采用梯形、瓦形等異形形狀，以提高導體絞合結構緊密度和填充率，進而優化自身性能。這種設計在符合國家標準的條件下，提升了導體的導電性能與機械性能，并且在生產環節達到了節能降耗的效果。

型線導體采用梯形、瓦形等異形形狀

二、圓形導體和型線導體的區別？

1. 從單絲形狀和結構緊密度上看

圓形單絲是行業最常見的，也就是電纜內部的單股銅絲是圓形的。單芯單股銅導體都還好，但是當多根圓形單絲擠在一起的時候，就會存在十分明顯的空隙。圓形單絲對導體層空間的填充率約為78%。

圓形導體

而型線導體，也叫異形導體，內部的單股銅絲呈梯形幾何形狀。就像蓋房用的泥瓦，它是層層疊加的，導體絞合結構更為緊密，所以單絲拼合間隙極小，填充率≥95%。

型線導體

2. 從外徑大小和敷設優勢上看

圓形導體的電纜，由于單絲間空隙明顯，導致電纜外徑較大，因此穿管占空間大，彎曲半徑大，彎曲敷設難度較大。

而型線導體的電纜，相同截面積下，導體外徑更小，整體外徑縮小10%-15%，更加節省管道空間，更易彎曲敷設。

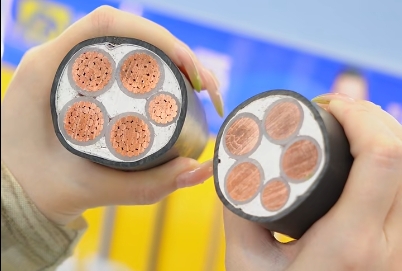

傳統圓形導體內部結構（左）VS型線導體內部結構（右）

3. 從表面特征上看

圓形導體電纜表面略有輕微的凸起。

而型線導體的電纜，表面平整光滑，這是能夠直接感受到的差異。

4. 從應用場景上看

型線導體主要應用在70-400mm2的電力電纜和礦物質電纜（BTTZ除外），而圓形導體應用則更加廣泛。

5. 從性能差異上看

不管是圓形導體，還是型線導體，只要符合國家標準，兩者都沒有任何問題，均可放心使用。

三、總結

傳統圓形導體和型線導體在結構特點、外徑大小、敷設優勢、應用場景等方面均存在明顯差異。在選擇電纜時，建議大家根據具體使用需求和場景來選擇合適的導體類型，以確保電纜的性能和使用效果達到最佳。

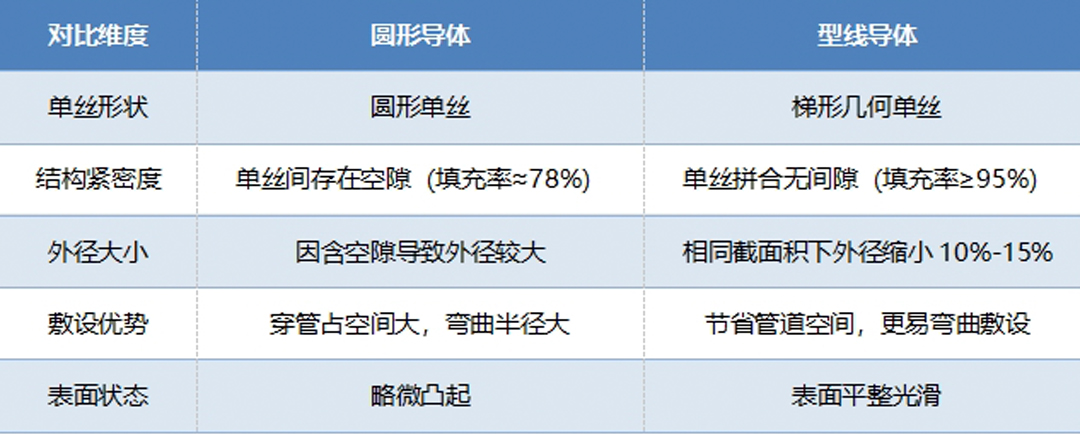

導體對比圖

四、工藝創新推動行業高質量發展

型線導體，是近年來電線電纜企業對產品工藝結構的一次創新升級。正是因?yàn)檫@種創新精神，電線電纜行業才得以不斷地進步，以更加先進、安全可靠的產品，為我國經濟建設做貢獻。
